Modul Ajar Kelas x dan xi TKJ Panduan Cara Belajar Mikrotik dengan Winbox (Tanpa Router / Mikrotik)

Cara belajar Mikrotik dengan Winbox tanpa perlu Router Mikrotik apakah bisa? Yup bisa kok, dengan memanfaat VirtualBox sehingga kita bisa melakukan instalasi OS yang digunakan Mikrotik yakni RouterOS. Anda juga bisa menggunakan WinBox untuk melakukan konfigurasi pada Mikrotik.

Winbox merupakan utilitas yang digunakan untuk melakukan konfigurasi atau pengaturan di miktrotik. Konfigurasi yang dilakukan adalah dengan menggunakan Mac Address maupun protokol IP.

Dengan adanya winbox, maka kita bisa melakukan pengaturan mikrotik routerOS maupun routerBoard dengan memanfaatkan mode GUI secara cepat dan sederhana. Selain itu, winbox dibua dengan menggunakan win32 binary. Namun perlu anda tahu bahwa winbox hanya bisa berjalan pada sistem operasi Windows.

Cara Belajar Mikrotik + Winbox (Tanpa Router / Mikrotik)

Berikut ini tutorial cara belajar Mikrotik dengan WinBox tanpa perlu membutuhkan Router atau Mikrotik asli.

1, Setting IP Address pada Mikrotik (VirtualBox)

1. Hal pertama yang perlu anda lakukan adalah mengatur IP Address pada Mikrotik anda. Disini kita tidak menggunakan Mikrotik asli melain menginstall RouterOS (OS pada Mikrotik) pada VirtualBox. Tampilan mirip kok dengan yang ada pada Mikrotik asli.

Jika anda belum menginstall RouterOS pada VirtualBox, anda bisa simak tutorial disini. Okey, saya anggap anda sudah menginstallnya ya. Setelah itu anda atur pengaturan networknya seperti ini. Pilih Host-only adapter ya. Kenapa ada tulisan #4 pada host-only adapter saya? Itu dikarenakan host-only adapter di laptop saya ada banyak, #4 artinya host-only adapter yang keempat. Setelah itu pilih OK.

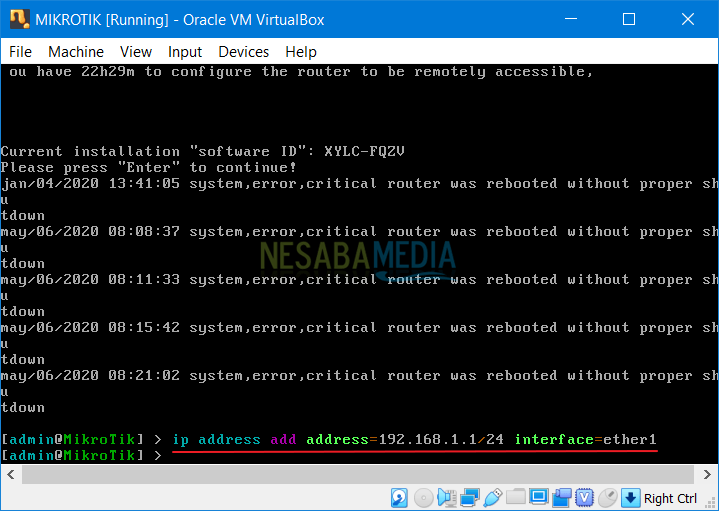

2. Setelah jalankan virtual mikrotiknya. Tampilannya nanti seperti ini. Setting IP address pada Mikrotik dengan perintah:

ip address add address=192.168.1.1/24 interface=ether1

2. Kemudian untuk mengecek apakah IP address berhasil ditambahkan atau belum, jalankan perintah ini. Perintah tersebut digunakan untuk menampilkan daftar IP address yang telah kita tambahkan.

ip address print

Setting IP Address pada Laptop Kita

1. Selanjutnya kita juga perlu mengatur Host-only adapter pada laptop kita. Caranya masuk ke Control Panel, kemudian pilih Network and Internet.

2. Setelah itu anda pilih Network and Sharing Center.

3. Selanjutnya anda pilih Change adapter settings.

4. Kemudian klik kanan pada VirtualBox Host-Only Network #4 (sesuai pada langkah sebelumnya). Kemudian pilih Properties.

5. Setelah itu anda klik 2X opsi Internet Protocol Version 4 (TCP/IPv4).

6. Kemudian setting IP address seperti ini. Untuk default gateway, kita isi dengan IP address mikrotik. Selanjutnya pilih OK.

7. Jika anda mendapatkan warning seperti ini, tinggal pilih Yes.

8. Buka kembali VirtualBox, coba dicek apakah Mikrotik (pada VirtualBox) sudah terhubung dengan laptop kita. pastikan status koneksinya tidak timeout ya. Cara cek koneksinya dengan mengetikkan:

ping 192.168.1.3

9. Langkah selanjutnya kita akan mengakses Mikrotik dengan WinBox (download disini). Masuk ke menu Tools kemudian pilih Legacy Mode.

10. Setelah itu klik MAC Address atau IP Address mikrotik yang telah terdeteksi. Jika mikrotik tidak muncul, tinggal pilih Refresh. Kemudian login sebagai admin kemudian pilih Connect.

11. Sekarang anda bisa belajar Mikrotik dengan WinBox seperti gambar dibawah ini. Tampilannya 100% sama dengan menggunakan Mikrotik / Router asli.

Manfaat Menggunakan Winbox

Ada beberapa manfaat yang bisa anda dapatkan jika belajar Mikrotik dengan bantuan WinBox, diantaranya:

• Winbox digunakan untuk melakukan setting pada mikrotik router yang ada di dalam GUI Mode.
• Winbox juga digunakan untuk memblokir situs maupun website.
• Fungsi lain dari winbox adalah digunakan untuk mengatur bandwidth serta untuk membatasi kecepatan jaringan.
• Selain itu, winbox juga bermanfaat untuk mempercepat pekerjaan.
• Winbox dapat digunakan sebagai remote yang akan mengontrol mikrotik dari jarak jauh.
• Dengan menggunakan winbox, maka anda bisa melakukan pengaturan terhadap alamat IP dan juga dapat melakukan pengaturan untuk bisa masuk ke situs tertentu.

Fitur-Fitur Pada Winbox

Di bawah ini kami akan memberikan beberapa fitur pada winbox yang sering digunakan oleh admin jaringan:

• Neighbors, merupakan sebuah fitur yang dimanfaatkan untuk menemukan serta menunjukkan perangkat MNDP atau mikrotik neighbor discovery protocol maupun DCP atau cisco discovery protocol.
• Managed, fitur ini dapat dimanfaatkan untuk mengetahui entry yang sudah disimpan.
• Set Master Password, digunakan untuk membuat sandi sehingga bisa memunculkan entry di jendela Managed.
• Add/Set, digunakann untuk mengubah maupun menyimpan alamat, password, login, sesi, catatan, dan juga grup. Entry yang sudah disimpan tersebut kemudian akan ditampilkan pada Managed.
• Tools, fitur ini dapat digunakan untuk menjalankan berbagai macam fungsi. Salah satunya adalah mengimport maupun mengeskpor alamat yang berasal dari dan ke WBX.
• Connect, digunakan untuk menghubungkan ke routerOS.
• Connect to,  digunakan untuk menghubungkan ke tujuan mac address atau IP dari router.
• Login, username yang akan digunakan untuk autentifikasi.
• Password, sandi untuk melakukan autentifikasi.
